一体化预制泵站时间：2018-01-13 16:32:45 | 已有：1000人关注

一、概述： JCPS一体化预制泵站是解决无自流条件下的排灌、供水和水资源调配问题的唯一动力来源，随着国家基础设施建设和城镇化进程的加快，传统混凝土泵站也日益暴露出它自身

产品详情

一、概述：
JCPS一体化预制泵站是解决无自流条件下的排灌、供水和水资源调配问题的唯一动力来源，随着国家基础设施建设和城镇化进程的加快，传统混凝土泵站也日益暴露出它自身难以克服的缺点。JCPS一体化预制泵站为地埋式，泵站主体由井筒、潜污泵、耦合装置、管道、阀门、液位传感器、控制系统、格栅和通风系统等部件组成。是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，可以作为中小型混凝土泵站的替代品。

二、特点与优势：
1、筒体采用环保型玻璃钢机械缠绕成形或碳钢结构内衬玻璃钢，高强耐腐;
2、泵坑采用流体学设计，具有流态好、无堵塞，自清洁功能；
3、质量可靠，重量轻，造价较低;
4、配备高质量、高性能的潜水污水泵，其广泛应用传感器时刻监控水泵运行状况，大大降低了维护费用；
5、全自动化，可实现异地监控与管理，还可以实现手机监控;
6、地埋式安装，安装后不影响周围环境与景观;7、安装周期短，节省了大部分费用，维护省时省力。

三、适应场所:
一体化污水预制泵站主要使用在市政工业地下室排水，地铁排水，生活区，工厂等低于地面的一种污水处理装置。

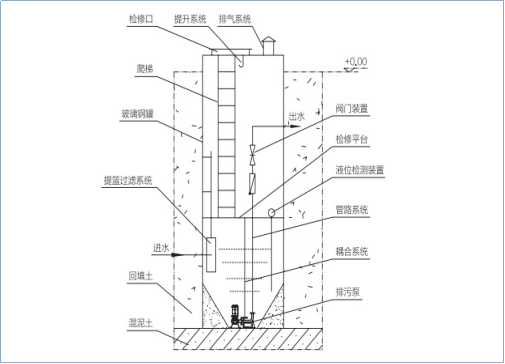

四、一体化提升泵站结构示意图:

五、性能参数：

泵站类型	筒径（mm）	进水流量（m³/d）	筒体高度（m）	水泵数量（台）
小型泵站	1000	≤ 1000	≤5	1~2
小型泵站	1200	≤ 2000	≤ 6	1~2
小型泵站	1600	≤ 6000	≤ 12	1~2
大中型泵站	2000	≤ 10000	≤ 12	2~3
大中型泵站	3000	≤ 35000	≤ 12	2~4
大中型泵站	3800	≤ 86000	≤ 12	2~4
大中型泵站	4000	≤ 100000	≤ 12	2~4
大中型泵站	定制	≤ 120000	≤ 16	2~4

六、材质配置：

部件	标准材质	可选材质
筒体	缠绕纤维玻璃钢（GRP）	直径＜ 1500，聚乙烯树酯（PE）
井筒顶盖	缠绕纤维玻璃钢（GRP）	直径＜ 1500，聚乙烯树酯（PE）
人孔盖	铝合金花纹板	缠绕纤维玻璃钢
扶手	不锈钢（SUS304）	铝合金
通风管	不锈钢（SUS304）	铝合金
管道	不锈钢（SUS304）	PVC
止回阀	橡胶板铸铁阀体	橡胶板铸钢阀体
闸阀	橡胶板铸铁阀体	橡胶板铸钢阀体
柔性接头	热镀锌活法兰 / 橡胶	不锈钢活法兰 / 橡胶
水泵	铸铁（HT250）	不锈钢材质
耦合装置	铸铁（HT200）	不锈钢材质
导轨 / 导链	不锈钢（SUS304）	不锈钢（SUS316）
爬梯	铝合金	不锈钢（SUS304）GRP
维修平台	热镀锌钢 + 不锈钢框架	GRP + 不锈钢框架
粉碎格栅	铸铁壳体合金刀片
提篮格栅	不锈钢（SUS304）
螺栓和螺母	不锈钢（SUS304）	不锈钢（SUS316）
压板	铸钢（ZG500）
锚固标准件	热镀锌钢
电控柜壳体	不锈钢（SUS304）	碳钢喷塑

一体化泵站性能参：

泵站规格型号	泵站流量	泵流量		有效容积	泵站罐体A			泵站罐体B
	泵站流量	泵流量		有效容积	直径	高度	液位高度	直径	高度	液位高度
	m³/天	m³/h	L/S	m³	m	m	m	m	m	m
JCPS0.8×2.2/0.4-2	260	11	3	0.4	0.8	2.2	0.2	1	2.0	0.15
JCPS0.8×2.2/0.5-2	360	15	4.2	0.5	0.8	2.2	0.23	1	2.2	0.18
JCPS0.8×2.2/0.8-2	528	22	6.1	0.8	0.8	2.2	0.30	1	2.2	0.25
JCPS0.8×2.4/0.9-2	600	25	6.9	0.9	0.8	2.4	0.35	1	2.3	0.30
JCPS0.8×2.4/1.0-2	720	30	8.3	1.0	0.8	2.4	0.40	1.2	2.3	0.30
JCPS0.8×2.5/1.3-2	840	35	9.7	1.3	0.8	2.5	0.50	1.2	2.3	0.35
JCPS0.8×2.8/1.9-2	1320	55	15.3	1.9	0.8	2.8	0.75	1.2	2.5	0.50
JCPS0.8×3.0/2.6-2	1728	72	20	2.6	0.8	3.0	1.00	1.2	2.7	0.68
JCPS1.0×3.0/2.6-2	2160	90	25	2.6	1.0	3.0	1.00	1.4	2.7	0.75
JCPS1.0×3.1/3.2-2	2400	100	27.5	3.2	1.0	3.1	1.10	1.4	2.8	0.80
JCPS1.4×3.0/4.5-2	3024	126	35	4.5	1.4	3.0	1.00	1.6	3.0	0.90
JCPS1.4×3.2/5.1-2	3480	145	40.3	5.1	1.4	3.2	1.20	1.6	3.0	1.00
JCPS1.8×3.0/5.8-2	3960	165	45.8	5.8	1.8	3.0	1.00	2.0	3.0	1.00
JCPS1.8×3.1/6.4-2	4320	180	50	6.4	1.8	3.1	1.15	2.0	3.0	1.00
JCPS2.0×3.1/7.1-2	4800	200	55.5	7.1	2.0	3.1	1.10	2.2	3.0	1.00
JCPS2.0×3.2/7.7-2	5280	220	61	7.7	2.0	3.2	1.20	2.2	3.2	1.10
JCPS2.2×3.3/9.0-2	6000	250	69	9.0	2.2	3.3	1.30	2.4	3.2	1.20
JCPS2.2×3.5/10.3-2	6960	290	80.5	10.3	2.2	3.5	1.50	2.4	3.4	1.35
JCPS2.6×3.4/11.5-2	7800	325	90	11.5	2.6	3.4	1.4	2.8	3.4	1.30
JCPS2.6×3.6/12.9-2	8640	360	100	12.9	2.6	3.6	1.55	2.8	3.5	1.40
JCPS3.0×3.6/15.4-2	10320	430	119	15.4	3.0	3.6	1.6	3.2	3.5	1.50
JCPS3.0×4.0/19.3-2	12960	540	150	19.3	3.0	4.0	2.0	3.2	4.0	1.90
JCPS3.2×4.6/25.7-2	17280	720	200	25.7	3.2	4.6	2.5	3.6	4.2	2.20
JCPS3.2×5.2/32-2	21600	900	250	32	3.2	5.2	3.2	3.6	4.5	2.80
JCPS3.4×5.6/38.5-2	25920	1080	300	38.6	3.4	5.6	3.6	3.8	5.0	3.20
JCPS3.4×6.8/51-2	34560	1440	400	51	3.4	6.8	4.8	3.8	6.2	4.30
JCPS3.8×7.4/64.3-2	43200	1800	500	64.3	3.8	7.4	5.4	4.0	7.0	5.00
JCPS3.8×8.5/77-2	51840	2160	600	77	3.8	8.5	6.5	4.0	8.0	6.00
JCPS3.8×9.5/90-2	60480	2520	700	90	3.8	9.5	7.5	4.0	9.0	7.00
JCPS4.0×10.2/102.9-2	69120	2880	800	102.9	4.0	10.2	8.2	4.5	9.2	7.20
JCPS4.0×11.2/115.7-2	77760	3240	900	115.7	4.0	11.2	9.2	4.5	10.0	8.20
JCPS4.0×12.2/128.5-2	86400	3600	1000	128.5	4.0	12.2	10.2	4.5	11.0	9.00
