餐饮油水分离器设备时间：2018-03-02 11:22:15 | 已有：1000人关注

一、工作原理及流程：油渣分离：厨房废水经进水口进入餐饮油水分离器内，较大的杂物被除渣机自动收集到集渣桶内。较小的杂物沉积在沉渣斗内，可打开排渣阀，将其排放到另一

产品详情

一、工作原理及流程：
油渣分离：厨房废水经进水口进入餐饮油水分离器内，较大的杂物被除渣机自动收集到集渣桶内。较小的杂物沉积在沉渣斗内，可打开排渣阀，将其排放到另一个集渣桶内，从而进行分离和收集。箱体底部的淤泥可通过除沉淀装置排放到强排箱内，由排污泵提升排放。
油水分离：利用油在水中的溶解度低，且油的密度比水小的原理进行油水分离。含油污水在分离腔内停留一段时间（2min-10min）后，油脂自动向上漂浮，在液体表面形成浮油层。
油脂收集：利用机械刮油装置，将分离腔液体表面的油脂自动收集到集油区域，打开放油阀，可将油脂排放到集油桶内。当环境温度较低，油脂凝结时，可通过加热装置对油脂进行加热，使其处于熔融状态，方便油脂的排放。
污水提升：分离后的污水进入强排腔内，当液位传感器检测到强排腔内水位达到启泵水位时，PLC控制一台排污泵工作，将污水排到市政管网里。当水位再次达到启泵水位时，PLC控制另一台排污泵工作，两台交替运行，互为备用。当水位达到超高液位时，PLC控制两台水泵同时运转，确保不会因瞬时来适量过大造成污水外溢。

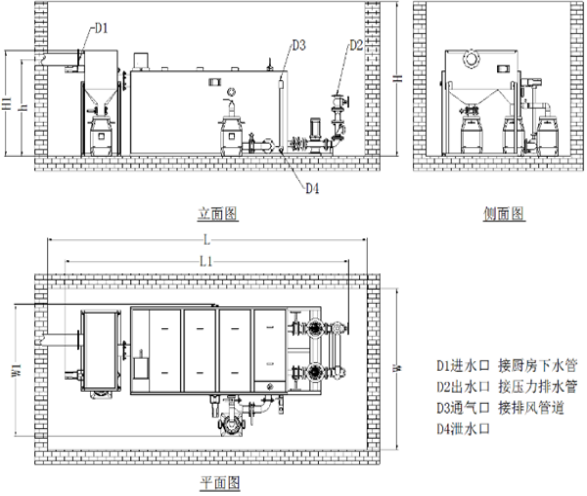

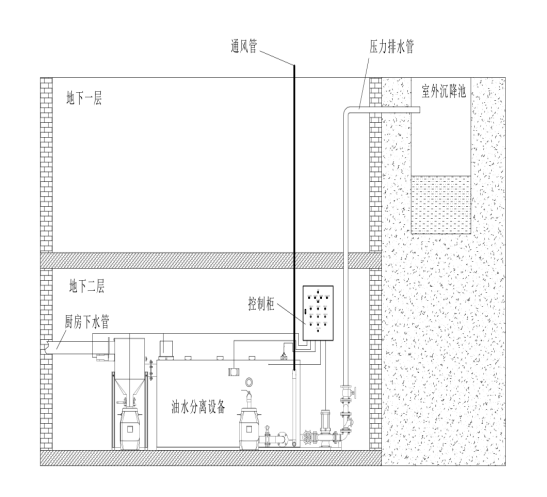

安装示意图：

产品优势：

	采用三级除渣技术，全程无需人工对箱体内杂物清掏。一级除渣装置，自动将较大的杂物分离并排放到集渣桶。二级除渣装置，将较小的沉积杂物自动收集到锥形斗内，并通过阀门排放到集渣桶。三级除渣装置，将微小的杂物排放到强排箱内，并由排污泵自动提升排放。
	产品采用物理的基本方法，结构上设置多个油水分离腔室、在控制含油污水流速的同时，利用油、水的密度差实现油水分离。再利用多种辅助方法加速油水分离的速度，如：气浮装置加速油水分离，利用加热装置保证分离出的浮油层呈熔融状态，便于收集。
	采用”电极式液位传感器”与PLC控制运行时间的组合式液位控制技术，控制设备启停。解决了传统液位控制装置（浮球、信号线等）与污水长时间接触造成配重变化或锈蚀，进而造成控制失灵、设备误动作或不动作等问题。
	设备采用一体化设计，即节约设备占地空间，又避免了分体设备连接管路易堵塞的弊端。设备使用更安全，更环保。
	采用PLC可编程控制器技术，实现双泵交替运行、超水位双泵同时启动、多点报警、远程BAS监控等功能。
	机械刮油装置可将分离腔上表面的油脂自动收集到集油区域，并可放油阀，将油脂排放到集油桶内，实现自动收油。
	可根据客户现场情况，由专业人员制定具体方案，解决客户现场特殊，设备安装困难的问题。
	为客户提供旧设备改造服务，解决旧设备跑冒漏问题。

技术参数：

序号	设备型号	处理量 m³/h	扬程 m	水泵功率 KW	进水口DNmm	出水口DNmm	加热功率 KW	设备尺寸L×W×H/m	预制基座尺寸L×W×H/m
1	JCGY5-15/2	5	15	1.5	100	100	0.55	3.5×1.4×1.5	4×1.8×0.25
2	JCGY5-20/2		20	2.2
3	JCGY5-25/2		25	3
4	JCGY10-15/2	10	15	1.5	100	100	0.55	3.5×1.4×1.5	4×1.8×0.25
5	JCGY10-20/2		20	2.2
6	JCGY10-25/2		25	3
7	JCGY15-15/2	15	15	1.5	100	100	0.75	3.7×1.6×1.5	4.2×2.0×0.25
8	JCGY15-20/2		20	2.2
9	JCGY15-25/2		25	3
10	JCGY20-15/2	20	15	2.2	150	100	0.75	4.0×1.6×1.5	4.5×2.0×0.25
11	JCGY20-20/2		20	3
12	JCGY20-25/2		25	4
13	JCGY25-15/2	25	15	2.2	150	100	1.1	4.3×1.8×1.5	4.8×2.4×0.25
14	JCGY25-20/2		20	3
15	JCGY25-25/2		25	4
16	JCGY30-15/2	30	15	2.2	150	100	1.1	4.3×1.8×1.5	4.8×2.4×0.25
17	JCGY30-20/2		20	3
18	JCGY30-25/2		25	4
19	JCGY35-15/2	35	15	3	150	100	1.5	4.3×1.8×1.5	4.8×2.4×0.25
20	JCGY35-20/2		20	3
21	JCGY35-25/2		25	4
22	JCGY40-15/2	40	15	3	150	100	1.5	4.3×1.8×1.9	4.8×2.4×0.25
23	JCGY40-20/2		20	4
24	JCGY40-25/2		25	4
25	JCGY45-15/2	45	15	3	150	100	1.5	4.3×1.8×1.9	4.8×2.4×0.25
26	JCGY45-20/2		20	4
27	JCGY45-25/2		25	5.5
28	JCGY50-15/2	50	15	4	150	100	1.5	4.3×1.8×2.1	4.8×2.4×0.25
29	JCGY50-20/2		20	5.5
30	JCGY50-25/2		25	5.5
31	JCGY55-15/2	55	15	4	150	100	1.5	4.3×1.8×2.1	4.8×2.4×0.25
32	JCGY55-20/2		20	5.5
33	JCGY55-25/2		25	5.5
34	JCGY60-15/2	60	15	5.5	150	100	2.2	5.3×1.8×2.1	5.8×2.4×0.25
35	JCGY60-20/2		20	5.5
36	JCGY60-25/2		25	7.5
37	JCGY65-15/2	65	15	5.5	150	100	2.2	5.3×1.8×2.1	5.8×2.4×0.25
38	JCGY65-20/2		20	5.5
39	JCGY65-25/2		25	7.5
40	JCGY70-15/2	70	15	5.5	150	100	2.2	5.3×1.8×2.1	5.8×2.4×0.25
41	JCGY70-20/2		20	7.5
42	JCGY70-25/2		25	11

适用场合：

	各类餐饮或厨房需要进行废水处理的场所；
	可广泛应用于餐饮服务行业及食品加工，大型商业综合体、星级酒店、高铁机场餐饮、商业会馆、连锁超市、公共食堂和家庭等含油污水的处理。真正实现污水达标排放和油脂集中回收。
	适用多种油种，进油浓度不受限制，该产品适用于矿物油、动物油、植物油、混合油以及各种乳化油失望中油的污水处理。对进入该设备的污水的含油浓度没有额外的苛求和限制，含油浓度在>500~3500g/ m3以上的污水，分离效果同样出色。
	不受环境限制，地上地下均适用，KYF系列油水分离器，地上地下餐饮厨房均适用，地面或设备坑安装方式依实际情况可选。
