JCBox 双泵内置式污水提升设备时间：2018-01-13 16:23:34 | 已有：1000人关注

JCBox地下卫生间污水提升一体化设备,是地下污水排放装置、杂物分离器装置、智能防溢管路等专利技术与PLC全自动控制科瑞兴运行模式成功配套的结晶，通过结构及技术上的革新，并通

产品详情

JCBox地下卫生间污水提升一体化设备,是 "地下污水排放装置"、“杂物分离器装置”、“智能防溢管路”等专利技术与PLC全自动控制“科瑞兴运行模式”成功配套的结晶，通过结构及技术上的革新，并通过现代化的加工工艺流程，彻底解决了地下建筑生活污水贮存、提升和排放过程中极不环保的难题。
JCBox 双泵内置式污水提升设备主要用于解决低水位污水提升排放问题。通常情况下，低于市政污水管网的污水或低洼处的污水，不能靠自身的重力作用自行排入地下污水管网，适用于商业综合体、地铁、商超、医院、会馆等地下卫生间，空间较小、污水量和杂物量较多的场所，可以满足连续排出大量污水和杂物的要求。
产品特点：
1、无异味：密闭箱体保证污水中异味不会散发，通气管路连接至通风管道，异味不会在室内扩散。
2、免人工清掏：细小杂物有设备自清洗功能处理，较大杂物由设备自带反清洗功能处理。
3、不堵塞：分离器采用流线型杂物分离器，由分离器把杂物与水泵叶轮分离开，杂物不接触水泵叶轮，避免杂物缠绕。
4、防止倒灌：大通径防溢管路回水能力强，大通径止回阀通透能力强，科学的水泵启停防止漂浮型杂物阻挡止回阀瓣关闭。
5、精确液位控制：收集箱体内的水位达到一定水位时，自动控制水泵工作，水位下降到一定位置时自动控制停泵，防止水泵空转，超高水位时报警并双泵同时启动强排。
6、智能控制：控制柜内设PLC智能控制系统，确保全自动运行；双泵交替工作互为备用，使水泵使用寿命延长；超高水位报警、超低水未报警，过载报警等。

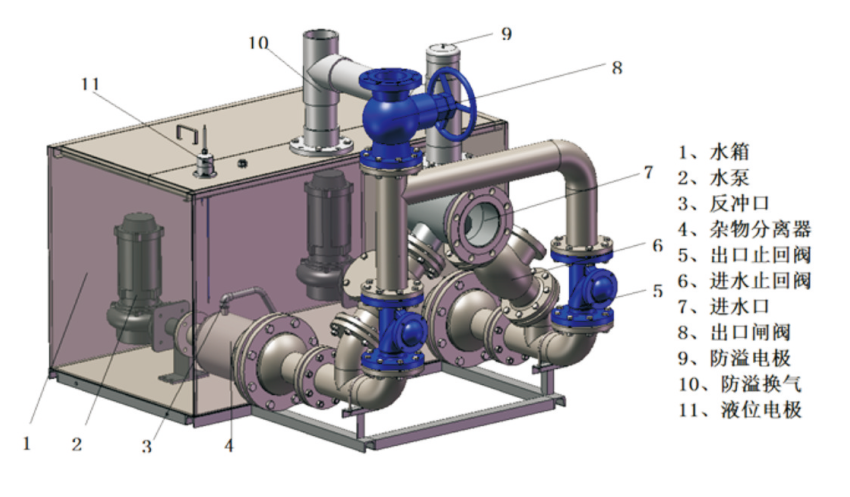

工作原理及流程：

杂物分离：
含有杂物的污水经过进水口进入设备，通过进水止回阀，分别进入杂物分离器，杂物被分离出来暂存在分离器内，无杂物的污水进入水箱内。

污水提升：
当水箱内的污水达到设定高度时，液位传感器通知PLC控制系统启动一台污水泵强行排出污水。水流会将其对应杂物分离器内暂存的杂物一同经过出水止回阀排出，在水压作用下，对应的进水止回阀关闭，污水不会回流到卫生间。此时另外一路继续承接新的来水，不会影响用水设施使用。当贮水箱内污水降至低液位时，污水泵停止工作，进水止回阀打开重新接纳来水，出水止回阀关闭阻止排水管路污水回流。
当贮水箱内污水再次达到设定高度时，PLC控制另一台污水泵启动，工作过程与上述内容相同。两台水泵交替启动，重复上述工作过程。
自动清洗：
分离器外桶设有反冲口，污水泵工作时，反冲孔喷出的水流会自动冲洗箱体底部，搅拌箱体底部的细小沉淀，使之随污水一同排出。

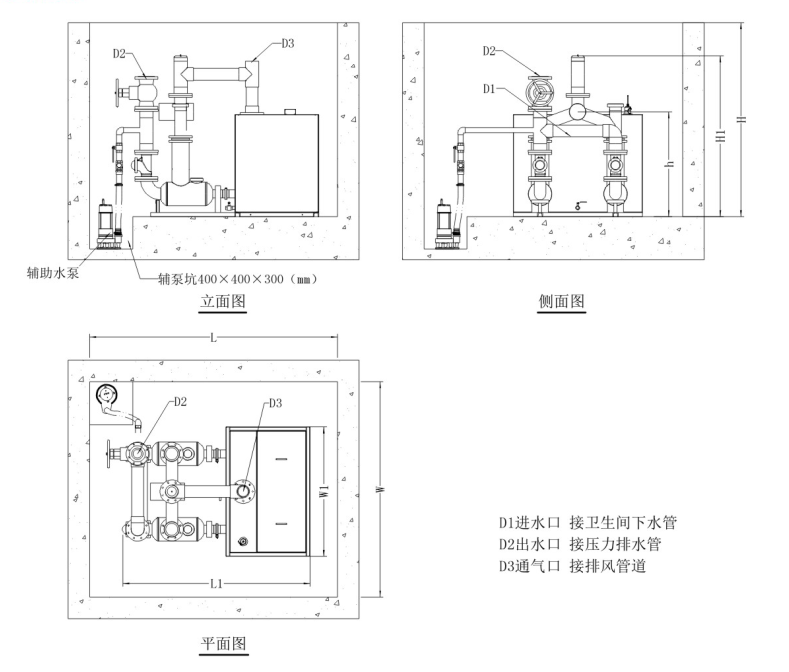

安装示意图：

技术参数：

序号	设备型号	处理量 m³/h	扬程 m	水泵功率 KW	进水口DNmm	出水口DNmm	通气口DNmm	水箱容积L	设备尺寸L×W×H/m	预制基座尺寸L×W×H/m
1	JCBox10-15/2	10	15	1.5	100	100	50	860	1.7×1.0×1.6	2.2×1.4×0.2
2	JCBox10-20/2		20	2.2
3	JCBox10-25/2		25	3
4	JCBox10-30/2		30	3
5	JCBox12-15/2	12	15	1.5	100	100	50	860	1.7×1.0×1.6	2.2×1.4×0.2
6	JCBox12-20/2		20	2.2
7	JCBox12-25/2		25	3
8	JCBox12-30/2		30	3
9	JCBox15-15/2	15	15	1.5	100	100	50	860	1.7×1.0×1.6	2.2×1.4×0.2
10	JCBox15-20/2		20	2.2
11	JCBox15-25/2		25	3
12	JCBox15-30/2		30	4
13	JCBox18-15/2	18	15	2.2	150	100	50	860	1.7×1.0×1.6	2.2×1.4×0.2
14	JCBox18-20/2		20	3
15	JCBox18-25/2		25	4
16	JCBox18-30/2		30	5.5
17	JCBox20-15/2	20	15	2.2	150	100	50	1000	1.7×1.0×1.6	2.2×1.4×0.2
18	JCBox20-20/2		20	3
19	JCBox20-25/2		25	4
20	JCBox20-30/2		30	5.5
21	JCBox23-15/2	23	15	2.2	150	100	50-65	1000	1.7×1.0×1.6	2.2×1.4×0.2
22	JCBox23-20/2		20	3
23	JCBox23-25/2		25	4
24	JCBox23-30/2		30	5.5
25	JCBox25-15/2	25	15	3	150	100	50-65	1000	1.7×1.0×1.6	2.2×1.4×0.2
26	JCBox25-20/2		20	3
27	JCBox25-25/2		25	4
28	JCBox25-30/2		30	5.5
29	JCBox28-15/2	28	15	3	150	100	50-65	1000	1.7×1.0×1.6	2.2×1.4×0.2
30	JCBox28-20/2		20	4
31	JCBox28-25/2		25	4
32	JCBox28-30/2		30	5.5
33	JCBox30-15/2	30	15	3	150	100	50-65	1500	1.9×1.2×1.8	2.4×1.6×0.2
34	JCBox30-20/2		20	4
35	JCBox30-25/2		25	5.5
36	JCBox30-30/2		30	7.5
37	JCBox35-15/2	35	15	4	150	100	50-65	1500	1.9×1.2×1.8	2.4×1.6×0.2
38	JCBox35-20/2		20	5.5
39	JCBox35-25/2		25	5.5
40	JCBox35-30/2		30	7.5
41	JCBox40-15/2	40	15	4	150	100	50-65	1500	1.9×1.2×1.8	2.4×1.6×0.2
42	JCBox40-20/2		20	5.5
43	JCBox40-25/2		25	5.5
44	JCBox40-30/2		30	7.5

适用场合：
1、办公楼、住宅小区地下室及卫生间的污水提升排放；
2、别墅、家庭地下室卫生间、厨房的污水提升排放；
3、商场、泳池、餐厅地下室的污水提升排放；
4、地铁站、管廊通道等地下室卫生间的污水提升排放；
5、各类建筑物地下室的卫生间污水提升排放等。
